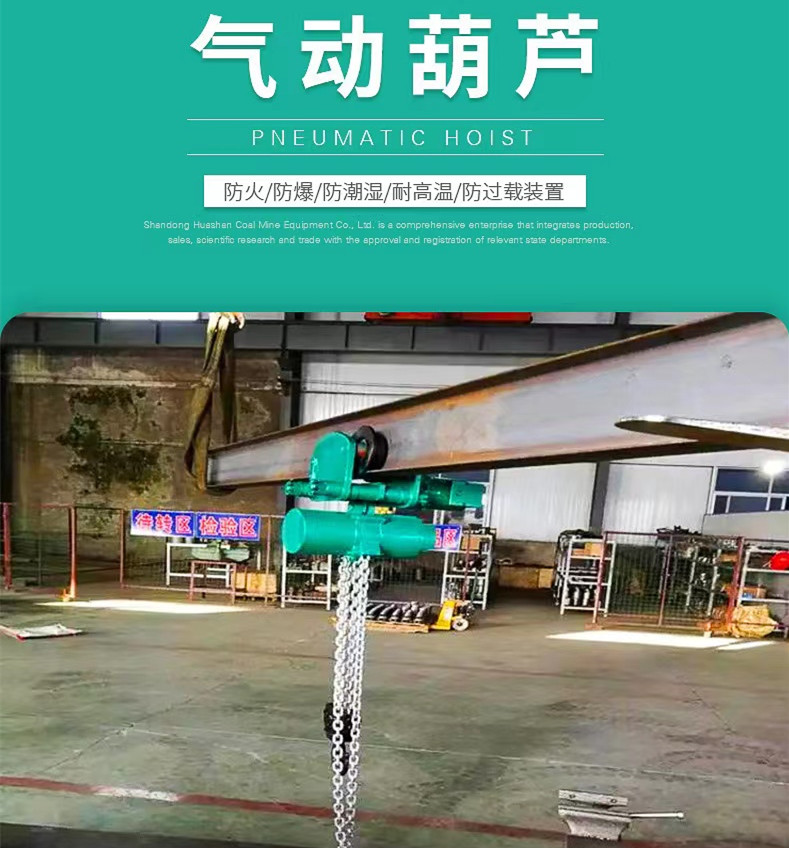

HQ气动葫芦

执行标准：JB/T11963-2014《气动葫芦》

一、气动葫芦概述

     1.气动葫芦是目前世界上最为理想的起重设备。在工业发达国家早已被广泛采用，它具有电动葫芦无可比拟的优点

   （1）耐酸碱、蒸汽、抗高粉尘。

    （2）体积小、轻便，重量为电动葫芦的1/3～1/8。

2.正是基于上述优点，气动葫芦可广泛应用于石油、化工、煤矿、纺织、机械生产、船舶、军工等领域。

 3.气动葫芦型号说明：提升高度为3～16m，额定载荷为10t，气动环链葫芦型号为HQ10-(3～16)

二、 HQ系列气动葫芦技术参数表

 三、HQ气动葫芦描述：

 1.气动葫芦提升装置由V6叶片式气动马达和气动释放弹簧复位制动器组成。

 该马达的轴扭矩通过行星齿轮传递到链轮的起重中心，来实现重物的提升和下放。重物定位是通过内置于气马达中的常闭式制动器实现。它可以在压缩空气中断供应的情况下稳住重物。提升是通过高强度起重链来实现。

2.HQ系列气动葫芦是由以下主要部件组成：

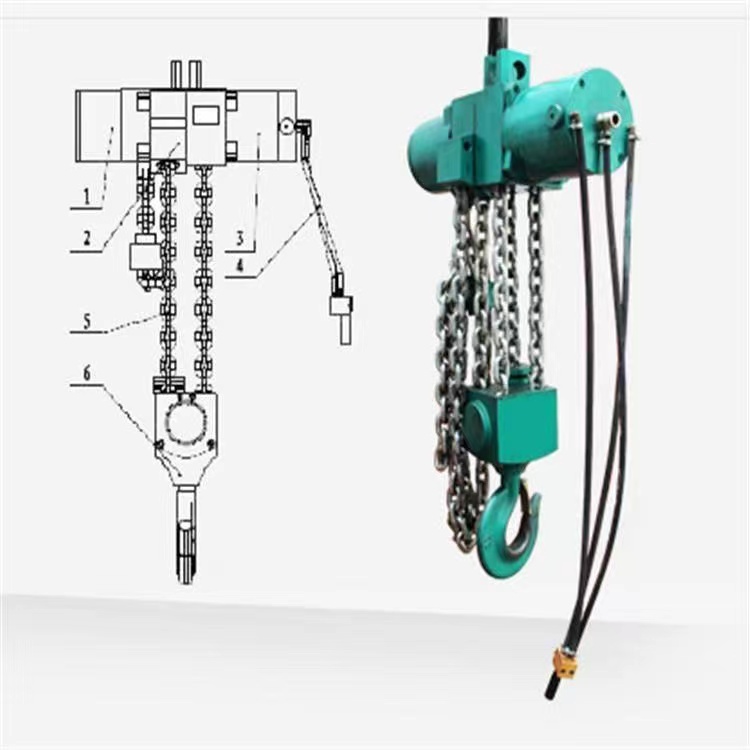

气动葫芦是由V6叶片式气动马达、导轮、起重链、链轮、吊钩、行星减速机构，安全离合器）和气动释放弹簧复位制动器等组成。

四、HQ气动葫芦的安装

   1.气动葫芦作为一个整体装置提供，由2个的销轴连接上吊钩，安装吊挂在能够满足起吊重量、起升高度等条件的吊挂装置上。

  2.气动葫芦配置的附件：空气净化及润滑系统（分水器、调压阀、油雾器）安装在气动葫芦之前，通过过滤器通向气动葫芦的压缩空气是干净充满润滑剂的

 3. 气动控制方式根据用户使用要求选择配置。

五、HQ气动葫芦的操作：

   1.操作者必须是确信对用户使用说明书熟悉，他们必须意识到基于此说明的描述的特定工作环境的技术操作程序。

    2.设备的正常工作不仅仅取决于产品质量，正常的使用和维护保养同样重要。

   3.在第一次启动气动葫芦前，以下要求必须满足下面几点：

（1）通过缸体上表面的螺栓孔，给马达添加适量的润滑油。

（2）工作压缩空气必须维持在0.4-0.6MPa之间，压缩空气在进入马达之前必须经过过滤及润滑。

（3）连接管必须是规定内径的规格，比如，20mm，并且不能超过20m长。假如使用更长的管路必须将管路内径加大一级

    （4）检查纠正压缩空气分配器的布置（包括管路连接）。在装配管路前必须要压缩空气将管路内杂质等清理干净。

    （5）空载实验至少正反向各进行2次。如果有不要验证制动性能和框架的承载能力，则需进行额定载荷工况实验。每个气动葫芦起吊重物进行起吊和下放重物实验。

   在额定的载荷标准实验载荷下，整个过程中，操作平稳可靠，刹车可靠安全的稳住重物在任意特定位置，甚至在中断压缩空气的情况下。

六、在气动葫芦投入正常使用前，必须进行以下操作：

1.检查马达壳体内的润滑油。

2.进行目测检查，理顺起重链，这样可以是其在链轮和导向轮上正确传

动。

3.检查设备是否正确连接在附件上，是否用销轴连接。

4.检查设备主结构是否变形或者其它明显损坏。

5.检查空气管、分配器、过滤器以及压力润滑器是否正确连接。

6.检查起重链是不是有损坏的迹象。如过度磨损、裂纹等。

七、气动葫芦的维护保养：

设备正常工作需要系统性的检查和维护保养。维护保养可分为：

1.定期巡查：

（1）每天换班之前，操作者进行项目检查，需要确认装置是否满足操作条件，是否有损坏、缺少零部件等缺陷，以及是否可能危及安全操作。

（2）每天进行一次例行起重链检查。一但发生起重链存在任何缺陷必须立即更换。另外还需要检查销轴和螺栓连接情况。

（3）假如检查气动葫芦时发现了缺陷，设备必须停止工作，进行检修。

2.技术维护保养：

（1）至少一周清理一次空气过滤器。

（2）根据使用情况往压缩空气润滑装置中增加润滑油。

（3）装置的起重链必须定期用油润滑，这样才不会是是起重链变的干燥。

 （4）气动葫芦的链轮必须使用标准合适的润滑剂润滑。驱动单元需要大约工作14天后停机一段时间，链轮需要充满润滑剂。

 （5）行星齿轮减速系统必须在大约工作6个月之后进行换油。牌号为220号的工业齿轮油2L。

（6）链辊销润滑-将G3润滑剂（CSN 65 6912）或者其他同一类润滑剂添加至压力润滑器在设备使用一个月后。

（7）旋转钩和连接枢轴和吊钩安全锁扣必须用机油每月润滑一次。

ISO-VG46或VG48011。

（8）在维修时，只能按照制造商在使用说明书规定的要求进行操作。不允许使用制造商提供的方法以外的方式进行维修及保养。特别是使用非原装配件或者未经制造商允许擅自改装。

   维修必须由公司管理人员任命的专业能力的人员进行。

八、鉴别缺陷的介绍

VG 46或者VG 48对起重链，旋转吊钩轴及吊钩机械润滑。

九、工作中的安全及健康防护

1、危险分析及防护性措施：

（1）操作者必须熟知使用说明书以及在使用工况中必须遵循的有效的安全卫生法规、特定工况的技术规范。操作者必须有授权操作。

（2）气动葫芦必须使用说明书有关规定进行保养维护。只有故障排除后才能继续使用。

（3）噪音水平低于90Db(A)

（4）从设计及使用角度来分析气动葫芦使用过程中可能发生的危险，可以参考说明书。

2、禁止事项及安全措施：以下操作是禁止的

（1）工作载荷超出额定载荷

（2）起吊相互堆叠的货物或者货物表面没有约束的物体。

（3）起吊完成后，将货物滞留空中。

（4）重物底下严禁站人，

（5）使用短于1.5倍最大提升高度的压力管连接空气分配器与操纵装置。

（6）吊装作业时，进入起吊范围。

（7）用起重链拉运货物。

十、配件订货根据配件清单指明：

1.指定的名称、型号及版本

2.配件名称

3.配件订货代号

4.产品代号

十一、易损件清单

1.密封件

2.摩擦毂

3.轴承

4.链轮

5.起重链

6.导链装置

十二、产品质保期

1.除另有协商规定外，质保期从发货算起的12个月。

2.质保范围不适用于由于不遵守使用说明书的规定引起的损坏及不正当使用或者非专业的维修使用。

3.质保范围同样不适用于12.c节中规定易损零部件。

   4.质量保障不包括未经制造商允许擅自修改产品或者使用非原装配件的产品。

5.产品缺陷主张必须依据合适的经济法作为补充说明。

6.该装置连接元件可以单独订货。建议与供应商联系咨询。

十三、包装运输及存储

1.气动葫芦按照符合国家或地区的包装要求，满足运输安全要求包装。

2.V6气马达空气接口必须密封好，防止杂质进入马达内部。

3.该装置必须保存在室内仓库，以免受天气条件影响和未经授权的认为损坏。

4.捆扎链不是交货的一部分。

十四、最终制造商对消费者的要求

任何改动或者使用非原装配件只有在得到制造商许可后才可以进行。

假如条件不能满足，制造商不对产品安全负责，在这样的情况下制造商质量保证不适用。
